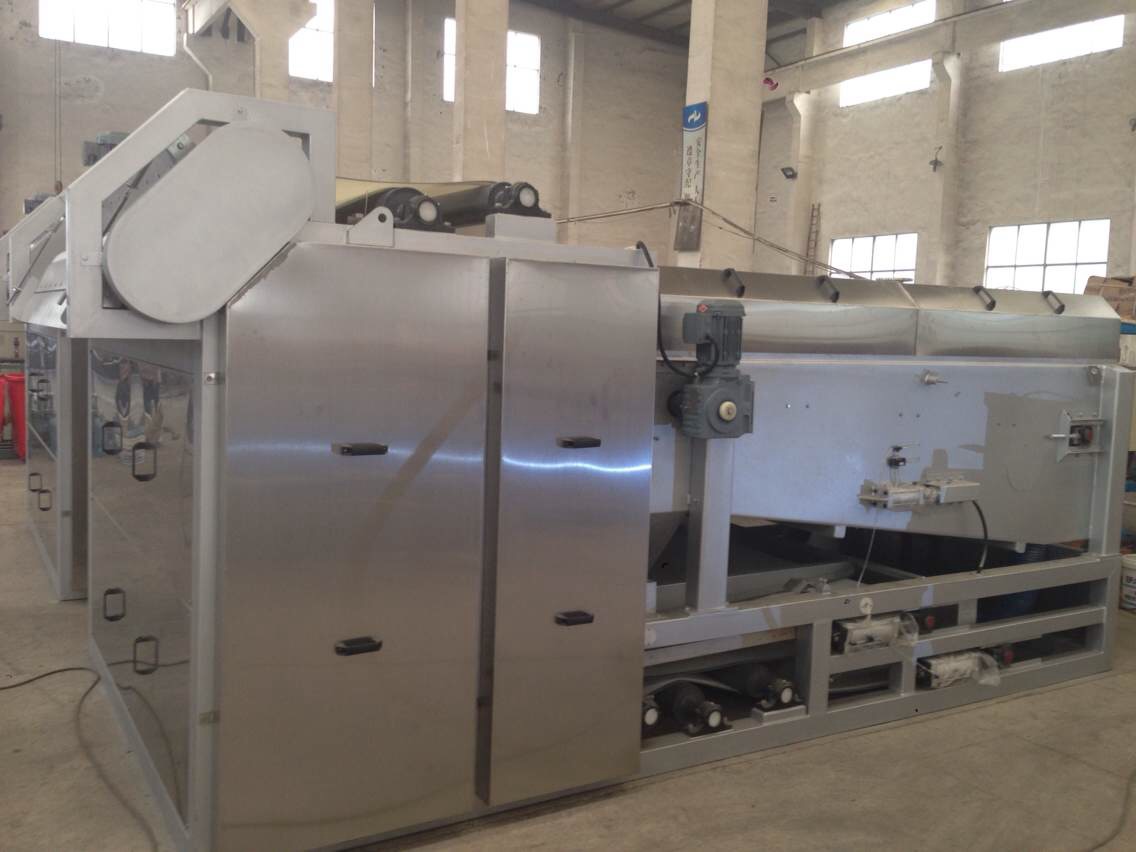

DY型带式压滤过滤机、GNDY型污泥浓缩及脱水一体机
DY型带式压滤过滤机是一种新型的高效固液分离机械。本机采用最新研制的专有技术“双点动调偏装置”及“杠杆凸轮式气动滤带跑偏信号发生器”，确保滤带安全可靠运行；独特设计的“异向流管道絮凝水中造粒器”，可将药剂使用量降低15~20%；使用“螺旋无接头滤带”，使用“螺旋无接头滤带”，使用寿命可达2000小时以上。该机具有脱水效力高、污泥处理量大、自动连续运行、操作简单、使用成本低、维护方便。
本产品适用于城市下水产生的混合污泥、消化污泥及剩余活性污泥的脱水，同时也广泛用于冶金、化工、矿山、造纸、印染、皮革、纺织、煤炭、制糖等工业产生的各类污泥的脱水，特别对冶金污泥、浮选金矿、尾煤、尾矿等微细工业物料的脱水效果更佳。
GNDY型浓缩及脱水一体机具有处理量大、操作方便运行可靠、结构紧凑、占地面积小、维护方便等优点。
v DY型带式压滤过滤机过滤效果参考表
料浆名称 | 进料含固率% | 泥饼含水量% | 料浆名称 | 进料含固率% | 泥饼含水量% |
初次沉淀污泥 | <98 | 70~80 | 制革污泥 | <97 | 72~80 |
活性污泥 | <98 | 72~78 | 造纸污泥 | <96 | 70~78 |
石化含油污泥 | <96 | 76~82 | 纸浆过滤 | <90 | 60~70 |
尾煤 | >1000mg/L | 24~30 | 乙炔废渣 | >90 | 60~68 |
尾矿 | >800mg/L | 14~18 | 酒精糟液 | >85 | 64~72 |
转炉污泥 | <90 | <25 | 制胶板废渣 | <85 | 48~55 |
高炉污泥 | <90 | <25 | 纤维板污泥 | <85 | 42~50 |
烧结污泥 | <90 | <25 | 火药污泥 | <93 | 60~70 |
磨石污泥 | <80 | <30 | 淀粉污泥 | <96 | 70~72 |
制粮污泥 | <92 | <70 | 黄金污泥 | <90 | 25~30 |
v DY型带式压滤过滤机主要技术参数
带宽（mm） | 带速（m/min） | 处理能力（m³/h） | 冲洗耗量（m³/h） | 冲洗水压（MPa） | 气压（MPa） | 功率（KW） | 机重（kg） | |
DY500 | 500 | 0.6~6 | 1~2 | 2.5 | ≥0.4 | 0.3~0.5 | 0.75 | ~2750 |
DY1000 | 1000 | 0.6~6 | 3~5 | 5 | ≥0.4 | 0.3~0.5 | 1.1 | ~5000 |
DY1500 | 1500 | 0.6~6 | 4.5~7.5 | 7.5 | ≥0.4 | 0.3~0.5 | 1.5 | ~6500 |
DY2000 | 2000 | 0.6~6 | 6~10 | 10 | ≥0.4 | 0.3~0.5 | 2.2 | ~7800 |
DY2500 | 2500 | 0.6~6 | 7.5~12.5 | 12.5 | ≥0.4 | 0.3~0.5 | 2.2 | ~8750 |
DY3000 | 3000 | 0.6~6 | 9~15 | 15 | ≥0.4 | 0.3~0.5 | 3 | ~9850 |
DY3500 | 3500 | 0.6~6 | 10.5~17.5 | 17.5 | ≥0.4 | 0.3~0.5 | 3 | ~12000 |
v GNDY型污泥浓缩及脱水一体化机主要技术参数
型号 参数 | 带宽（mm） | 浓缩机线速度（m/min） | 浓缩机污泥含水率（%） | 浓缩机电机功率（KW） | 整机处理能力 （m³/h） | 整机冲洗耗水量 （m³/h） | |
GNDY500 | 500 | 6~10 | ≤95 | 0.75 | 6~10 | 3.25 | 其 余 与 DY 型 同 |
GNDY1000 | 1000 | 10~20 | ≤95 | 1.1 | 10~20 | 6.5 | |
GNDY1500 | 1500 | 20~30 | ≤95 | 1.5 | 20~30 | 9.75 | |
GNDY2000 | 2000 | 30~50 | ≤95 | 2.2 | 30~50 | 13 | |
GNDY2500 | 2500 | 50~60 | ≤95 | 2.2 | 50~65 | 16.25 | |
GNDY3000 | 3000 | 60~80 | ≤95 | 3 | 65~80 | 20 | |
GNDY3500 | 3500 | 80~100 | ≤95 | 3 | 80~100 | 23 |
带式压滤过滤机工作流程图
v DYA型带式压滤过滤机主要尺寸及辅机设备主要技术参数表
单位：mm
型号 参数 | DY500 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | DY3500 |
设备高度H1 | 1800 | 2000 | 2000 | 2190 | 2190 | 2190 | 2250 |
落泥点高度H2 | 800 | 850 | 850 | 1055 | 1055 | 1055 | 1200 |
进气点高度H3 | 1500 | 1600 | 1600 | 1770 | 1770 | 1770 | 1850 |
进料点高度H4 | 1600 | 1700 | 1700 | 1900 | 1900 | 1900 | 2000 |
上清洗进水点H5 | 1500 | 1550 | 1550 | 1750 | 1750 | 1750 | 1850 |
下清洗进水点H6 | 270 | 300 | 300 | 350 | 350 | 350 | 400 |
进药点高度H7 | 1700 | 1800 | 1800 | 2000 | 2000 | 2000 | 2100 |
药剂罐高度H8 | 1800 | 2500 | 2500 | 3000 | 3000 | 3000 | 3500 |
药剂罐直径D1 | 1500 | 1600 | 1700 | 1800 | 2000 | 2200 | 2400 |
下排水点接点L1 | 1850 | 2250 | 2250 | 2537 | 2537 | 2537 | 2720 |
上排水点接点L2 | 2000 | 2650 | 2650 | 3097 | 3097 | 3097 | 3280 |
下进水点接点L3 | 3000 | 3960 | 3960 | 3960 | 4150 | 4150 | 4300 |
上进水点接点L4 | 1400 | 1680 | 1680 | 1840 | 1840 | 1840 | 2000 |
进水管径 | DN40 | DN40 | DN50 | DN65 | DN65 | DN80 | DN80 |
排水管径 | DN65 | DN65 | DN65 | DN80 | DN80 | DN100 | DN100 |
机座长度L5 | 3200 | 4300 | 4500 | 4900 | 4900 | 4900 | 5150 |
设备总长L6 | 4000 | 5000 | 5200 | 5600 | 5600 | 5600 | 5800 |
进药接点L7 | 3000 | 4000 | 4200 | 4600 | 4600 | 4600 | 4800 |
设备宽度B | 1020 | 1520 | 2060 | 2560 | 3100 | 3600 | 4140 |
给料泵功率N2 | 1.5 | 3 | 3 | 4 | 4 | 5.5 | 5.5 |
药剂泵功率N3 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 |
搅拌机功率N4 | 0.55 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 |
主机重量kg | ~2750 | ~2750 | ~6500 | ~7800 | ~8700 | ~9850 | ~12000 |
v 订货须知
1.对照技术性能结合工艺要求合理选型，详细注明型号规格不注明表示按表值订货。
2.不注明主体材质及防腐要求，表示按碳钢普通防腐订货。
3.电控箱、絮凝搅拌筒、加药装置、输送设备、预埋件等应另外订货。
4.需要对工艺进行验证或订购带式预脱水机等情况，可提出要求，另索资料，商量订货。
